Podział automatów

Konstrukcje automatów oddechowych dzielą się na dwie zasadnicze grupy:

• Automaty jednostopniowe - gdy ciśnienie panujące w zestawie butlowym redukowane jest jednostopniowo, bezpośrednio do ciśnienia otoczenia (prawie nie używane). Przykładem takiego automatu był polski automat Kajman,
• Automaty dwustopniowe - gdy ciśnienie początkowe obniżane jest na dwóch kolejnych stopniach redukcji. Pierwszy stopień obniża wysokie ciśnienie do wartości stałego nadciśnienia względem ciśnienia otoczenia, zwanego średnim ciśnieniem (LP). Drugi stopień redukuje średnie ciśnienie (LP) do wartości ciśnienia otoczenia. Automaty oddechowe tego typu możemy podzielić na.
• Dwustopniowe o stopniach połączonych, obecnie już nie stosowane, spotykane tylko w muzeum, przykładem takiego automatu jest polski automat Mors,
• Dwustopniowe o stopniach rozdzielonych - to takie jakie obecnie używamy.

automat jednostopniowy polski automat Kajman

automat dwustopniowy o stopniach połączonych - Mors

Przyjęty podział ma obecnie znaczenie historyczne, przedstawia drogę rozwoju automatów oddechowych od konstrukcji najprostszych do bardziej skomplikowanych.

Obecnie korzysta się praktycznie wyłącznie z automatów dwustopniowych o stopniach rozdzielonych. Automaty dwustopniowe o stopniach połączonych wyszły z użycia. Sporadycznie można jeszcze spotkać automaty jednostopniowe. Wykorzystuje się je w celach szkoleniowych lub np.: fotografii i filmie podwodnym (powietrze wypływające z automatu nie przeszkadza w pracy -bąbelki powietrza nie wpływają w kadr aparatu fotograficznego).

Automat dwustopniowy o stopniach rozdzielonych ma szereg zalet w stosunku do automatu jednostopniowego:

• - Zastąpienie dwóch węży karbowanych jednym giętkim wężem średniociśnieniowym spowodowało.
• Zwiększeniem odporności sprzętu na uszkodzenia mechaniczne,
• Zwiększenie komfortu używania automatu.
• - Zmniejszenie wymiarów automatu,
• - Zmniejszenie oporów oddechowych (wdechu i wydechu),
• - Zwiększenie maksymalnych wydatków automatów,

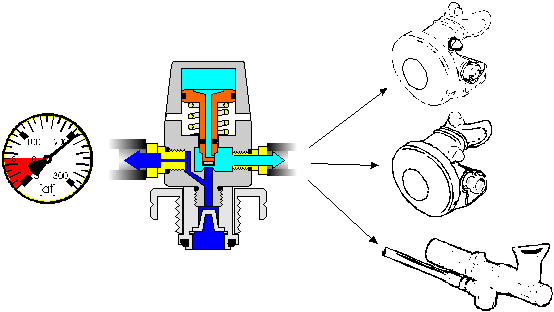

• - Możliwość podłączenia do pierwszego stopnia automatu dodatkowych elementów, takich jak.
• Manometr,
• Inflator do BCD ,
• Dodatkowy drugi stopień automatu oddechowego - octopus,
• Inflator do suchego skafandra (zawór suchego skafandra).

Pozostałe elementy są podłączone do wyjść LP, których jest od 3-6. Stosowane są tu dwa rodzaje gwintu:

• UNF 1/2" - wyjście tego typu jest stosowne od niedawna i jest tylko jedno, podłącza się do niego "główny" drugi stopień,
• UNF 3/8" - wyjście standardowo używane w wszystkich automatach oddechowych od wielu lat.

• Automat dwustopniowy (dowolny),
• Dodatkowy drugi stopień zwany octopusem,
• Wąż średnio ciśnieniowy inflatora,
• Manometr lub konsola.

Drugi stopień w automacie oddechowym jest zawsze membranowy, a pierwszy może byś membranowy lub tłokowy. Stosuje się w automatach oddechowych także element zmniejszające, opory oddechowe:

• Odciążenie,
• Wspomaganie.

Wejście do automatu oddechowego może być typu:

• INT tzw. strzemiączkowe,
• DIN tzw. gwintowe.
